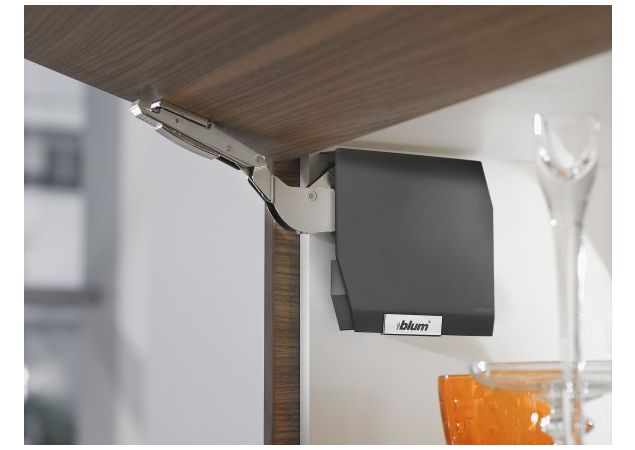

Aventos HK-S Tip-on - 220-500 - Diep grijs - 20K2B00T06

Met de Aventos HK-S TIP-ON creëer je een push-to-open mechanisme: dit klepbeslag zorgt ervoor dat zodra er op de klep wordt gedrukt, dat de klep een stukje geopend zal worden. Hierna kan de klep verder handmatig geopend worden. Het voordeel hiervan is dat je een greeploze klep creëert die je eenvoudig kan openen.

Prestatiefactor berekenen

De prestatiefactor bereken je door je klephoogte te vermenigvuldigen met het klepgewicht, inclusief 2x het greepgewicht. Met onderstaand formulier kun je eenvoudig en snel je benodigde prestatiefactor berekenen.

Ga je voor een greeploze kast? Vul dan '0' in bij het greepgewicht.

• Prestatiefactor: 220 - 500
  • Bereken de prestatiefactor hierboven
• Openingshoek: 107°
• Finish: Diep grijs
• Artikelnummer fabrikant: 20K2B00T06

• 2 stuks klepscharnier
• 2 stuks afdekkappen Diep grijs
• 6 stuks spaanplaatschroeven 4x35mm

Let op: de TIP-ON druksnappers en kruismontageplaten worden niet standaard meegeleverd. Deze kan je meebestellen bij de gerelateerde producten onderaan een productpagina.

De Aventos HK-S TIP-ON is dé oplossing voor kleinere bovenkasten, hoge kasten en kasten boven de koelkast. Dit klepbeslag kan gebruikt worden voor corpushoogtes (ook wel: klephoogtes genoemd) tot 600mm. Met TIP-ON kunnen greeploze klapdeuren mechanisch worden geopend. Door zachtjes op het front te drukken zal de kastdeur een klein stukje openen, waarna je hem zelf verder kan openen.

Dit klepbeslag vergt weinig kracht in de klep te opennen of te sluiten. Dat komt door het harmonieus bewegingscomfort. De klep blijft in elke gewenste positie staan. Bij de montage van dit product zijn geen scharnieren nodig. Het afstellen van dit scharnier is vrij eenvoudig door de driedimensionale front instelling.

Bekijk de werking van Blum TIP-ON in de video hiernaast.

Bevestiging van het klepbeslag in de kast, dit kun je doen met de 6 meegeleverde Ø4,0x35mm spaanplaatschroeven. Voor de bevestiging van het front of de klep gebruiken we een montageplaat. Er zijn een drietal mogelijkheden:

• Opschroef montageplaat: dit model wordt het meeste toegepast
• Expando montageplaat: deze is voorzien van voorgemonteerde schroeven en plugjes
• Inpers montageplaat: dit dient machinaal te gebeuren geschikt voor de professionele eindgebruiker die een groot aantal fronten per keer verwerkt

Opschroef montagehandleiding:

1. Plaats de module in de voorgeboorde openingen in de zijde van de binnenkant
2. Bevestig de schroeven (3 stuks).
3. Klap de klep(scharnier) open en verwijder de (geelkleurige) veiligheidskoorden.
4. Monteer de montageplaat aan de klep middels 2 schroeven.
5. Klik de montageplaten aan de klep(scharnieren).

Bekijk de video voor de visuele montagehandleiding.

Klik hier om de montagehandleiding te bekijken

Let op! Je dient zelf de kruismontage plaat t.b.v. Aventos HK-S bij te bestellen.

Blum Aventos HK-S Tip-on heeft een comfortabele 3-dimensionale instelling. Het klepbeslag heeft instelmogelijkheden voor hoogte, zijde en diepte van het front. Deze mogelijkheden kan je instellen door aan de schroefjes te draaien. Bekijk de video om de instelmogelijkheden te zien.

tandaard heeft de Blum Aventos HK-S een openingshoek tot 107 graden. Mocht dit te ver zijn voor je toepassing, bijvoorbeeld als deze tegen het plafond aan komt, dan kun je de openingshoek begrenzen. Je hebt de volgende opties hiervoor:

• Standaard: openingshoek 107 graden
• Openingshoekbegrenzer 100 graden
• Openingshoekbegrenzer 75 graden
