Hettich Intermat inboorscharnier 9935 - Opliggend - Dikkedeurscharnier - 0 073 925

Hettich Intermat potscharnier 9935 - Opliggend - Opschroef Zelfsluitend - 0 073 925 - Voor dikke deuren

Het Hettich Intemat potscharnier 9935 is de perfecte keuze voor het ophangen van je dikke houten deuren. Dit scharnier is opliggend en voorzien van een zelfsluitend mechanisme. Het scharnier is geschikt voor kastdeuren met een dikte van 26mm tot 43mm.

Technische Specificaties

• Potmaat: 40mm
• Potdiepte: 13,7mm
• Boorbeeld: 52x5,5mm
• Openingshoek: 95° graden
• Voor deurdiktes: 26 tot 43mm
• Geïntegreerde opdekverstelling: +/- 2mm
• Geïntegreerde diepteverstelling: +1,7mm / -2,3mm
• Hoogteverstelling: via montageplaat
• Systeem: Intermat 9935
• Deurpositie: Opliggend / Voorliggend / Opdek
• Materiaal: Staal / Zink
• Toepassing: Dikke houten deuren
• Montagewijze: Opschroef
• Sluitmechanisme: Zelfsluitend zonder Soft-close

Aanslagsoorten

Dit scharnier is beschikbaar met verschillende aanslagsoorten:

• Voorliggend: De kastdeur ligt volledig voor de kast
• Halfvoorliggend: De kastdeur ligt half voor de kast
• Inliggend: De deur valt tussen beide zijwanden

Montageplaat

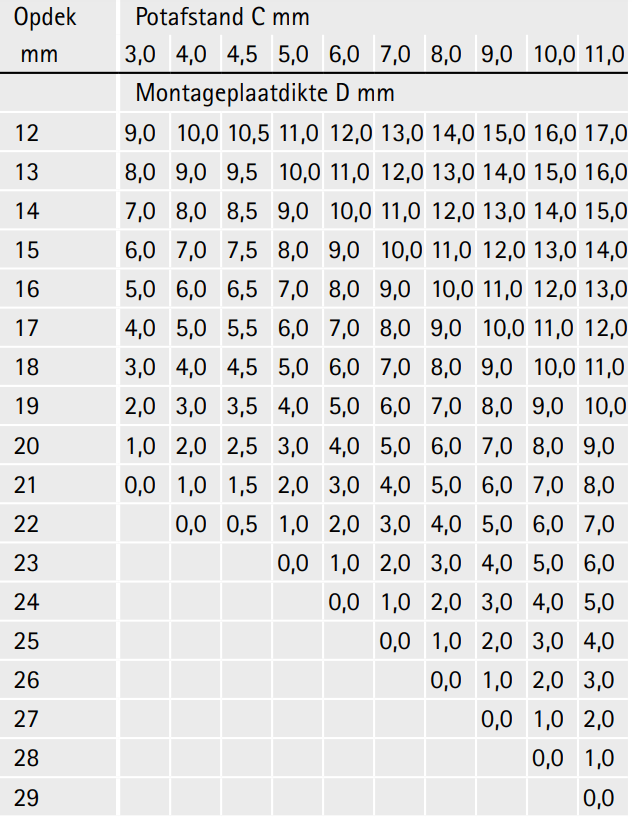

De verdikking van de montageplaat bij opliggende scharnieren van Hettich, is afhankelijk van het (front)opdek (zie afbeelding). Zodra je deze weet, kun je in onderstaande afbeelding vinden welke verdikking (D) er bij deze opdekmaat past, en welke boormaat (potafstand C) je hiervoor dient te gebruiken.

Wij adviseren altijd te kiezen voor de kleinste montageplaatdikte. Heb je dus een opdekmaat van 25mm? Dan kom je uit op een montageplaatdikte van 0mm (afgerond 0mm) en een potafstand van 6,0mm.

In de meeste gevallen volstaat de 0mm montageplaat.

Onze Service

Heb je vragen over de Hettich dikkedeurscharnieren, of wil je meer informatie? Aarzel niet om ons te bellen op +31 (0) 511 233 013 of te mailen naar info@yachtsupplier.be. We helpen je graag bij het kiezen van de juiste scharnieren en accessoires voor jouw project!
