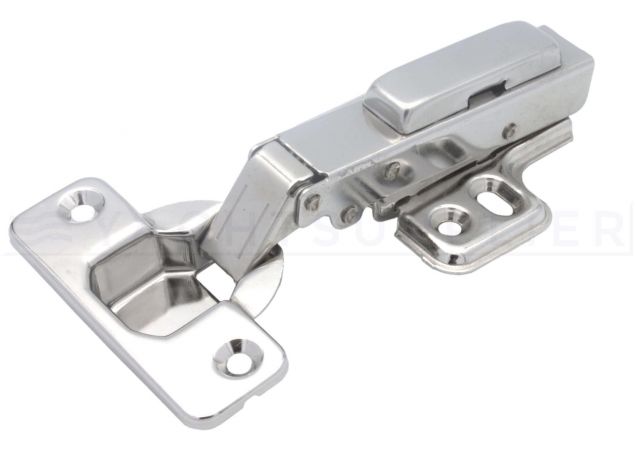

RVS (Inox) Potscharnier soft-close opliggend

Rvs inboorscharnier soft-close opliggend

Dit inboorscharnier (potscharnier) is gemaakt van hoogwaardig kwaliteit Rvs 304 en heeft een openingshoek van 105 graden. De demping (softclose) zorgt voor een geruisloze sluiting.

Technische gegevens

• Geschikt voor deurdikte: 14 – 22 mm
• Openingshoek: 105°
• Potdiameter: 35mm
• Potdiepte: 11,5mm
• Schroefgaten: 3,5mm⌀
• Hoogteverstelling via montageplaat

Wat krijg je geleverd?

• 1 inboorscharnier
• 1 kruismontageplaat
• 1 afdekkap voor scharnierhals

Waarom kiezen voor een soft-close sluitmechanisme?

Soft-close zorgt ervoor dat de deur van het meubel langzaam/soft gesloten wordt, hierdoor is de sluiting geruislozer en veilig voor achter gebleven vingers.

Hoe werkt soft-close?

De veer in het soft-close sluitmechanisme werkt als een soort demper, deze vangt de klap op en zorgt ervoor dat de deur weer zacht sluit.

Montage

Zie de technische tekening bij het product afbeeldingen voor de juiste positie van het inboorscharnier. Wanneer de positie van het scharnier is bepaalt kun je de pot van het scharnier boren met een Ø35,0mm potboor (ook wel forstnerboor genoemd), mocht je nog niet de trotse bezitter zijn van een dergelijke boor zijn dan kun je deze uiteraard mee bestellen bij de gerelateerde producten aan de onderzijde van de deze pagina of klik op onderstaande link: https://www.Yachtsupplier.be/forstnerboor-din7483g-o35mm

Nadat je het gat voor de scharnierpot hebt geboord kun je het scharnier fixeren door beide schroefgaten naast de pot vast te zetten met spaanplaatschroeven of euroschroeven. Euroschroeven hebben een dikte van 6,3mm en moeten voorgeboord worden met een Ø5,0mm boor, ze worden toegepast bij dunne wanden om een goed draagvermogen van de inboorscharnieren te garanderen. De euroschroeven kun je onder aan de pagina vinden bij de gerelateerde producten.

Hierna bepaal je de positie van de montageplaat, deze kun je ook vastzetten met een spaanplaatschroef of euroschroef.

Kastdeur afstellen?

Dit kan van boven naar beneden, in diepte en in hoogte. Verwijder de afdekkap van de scharnier arm(zie productfoto) en je kunt het scharnier in diepte en hoogte verstellen.
Met de slobgaten in de montageplaat kun je het inboorscharnier van boven naar beneden afstellen.

Voorliggend, halfvoorliggend of inliggend?

Voorliggend/Opliggend: De deur van de kast ligt bijna volledig voor/op de kast.
Halfvoorliggend/Half opliggend: De deur van de kast ligt half op de wand van de kast.
Inliggend: deur valt tussen beide zijwanden en ligt dus binnen de kast.
